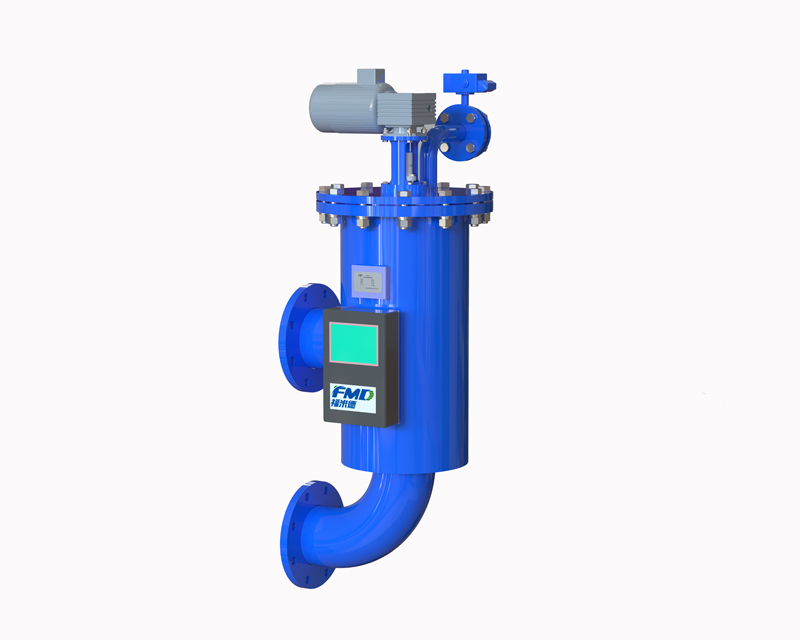

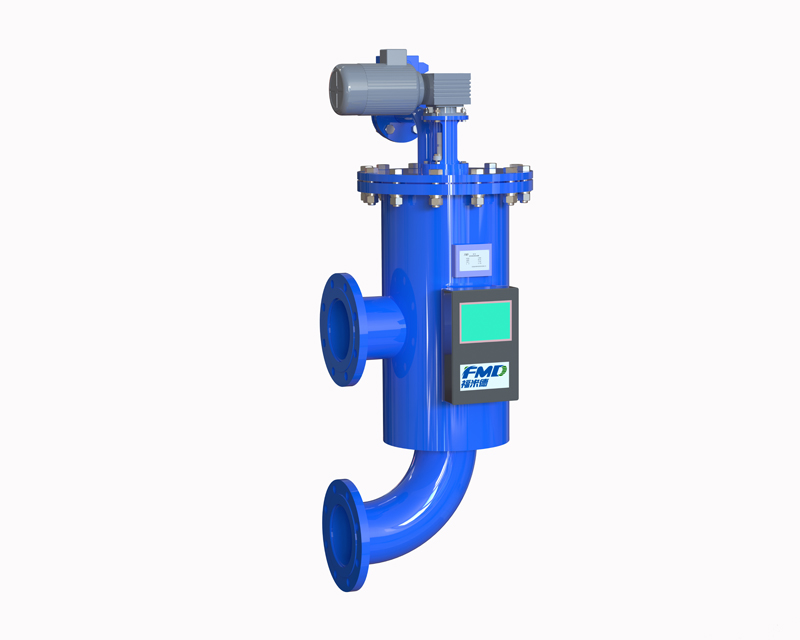

SCF-B自清洗過濾器

工作原理：

  臟水水由入水口進入機體，水中的雜質沉積在不銹鋼濾網上，由此產生壓差。通過壓差開關監測進出水口壓差變化，當壓差達到設定值時，電控器給水力控制閥、驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。設備安裝后，由技術人員進行調試，設定過濾時間和清洗轉換時間，待處理的水由入水口進入機體，過濾器開始正常工作，當達到預設清洗時間時，電控器給水力控制閥、驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。

產品性能參數表

單套處理水量范圍：15-2800t/h

最小工作壓力：0.1Mpa

最大工作壓力：1.0/1.6/2.5/4.0Mpa

壓力損失：≤0.01Mpa

濾元精度：100-3000um （楔形網）800um-5000um（鉆孔網）

常規壓力：1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa按特殊規格定制

殼體材質：CS、304、316

濾網材質：304、316L、2205

濾元形式：不銹鋼楔形網、不銹鋼鉆孔網

溫度：0-85℃（85℃-200℃需按需方實際現場情況定制）

控制電箱：PCB集成電路控制、PLC控制（含遠程信號）

控制方式：手動、壓差、時間

額定操作電壓：三相，220V，380V，50Hz

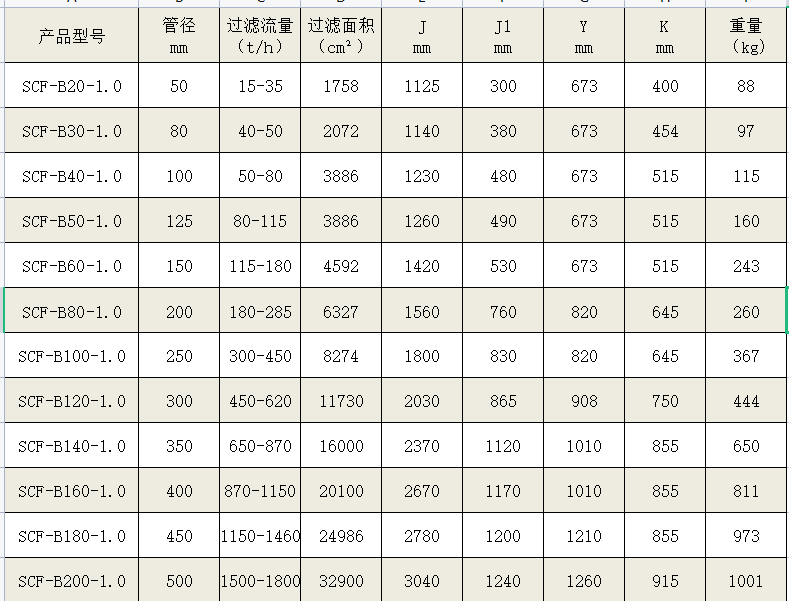

產品選型參考表

精度換算表

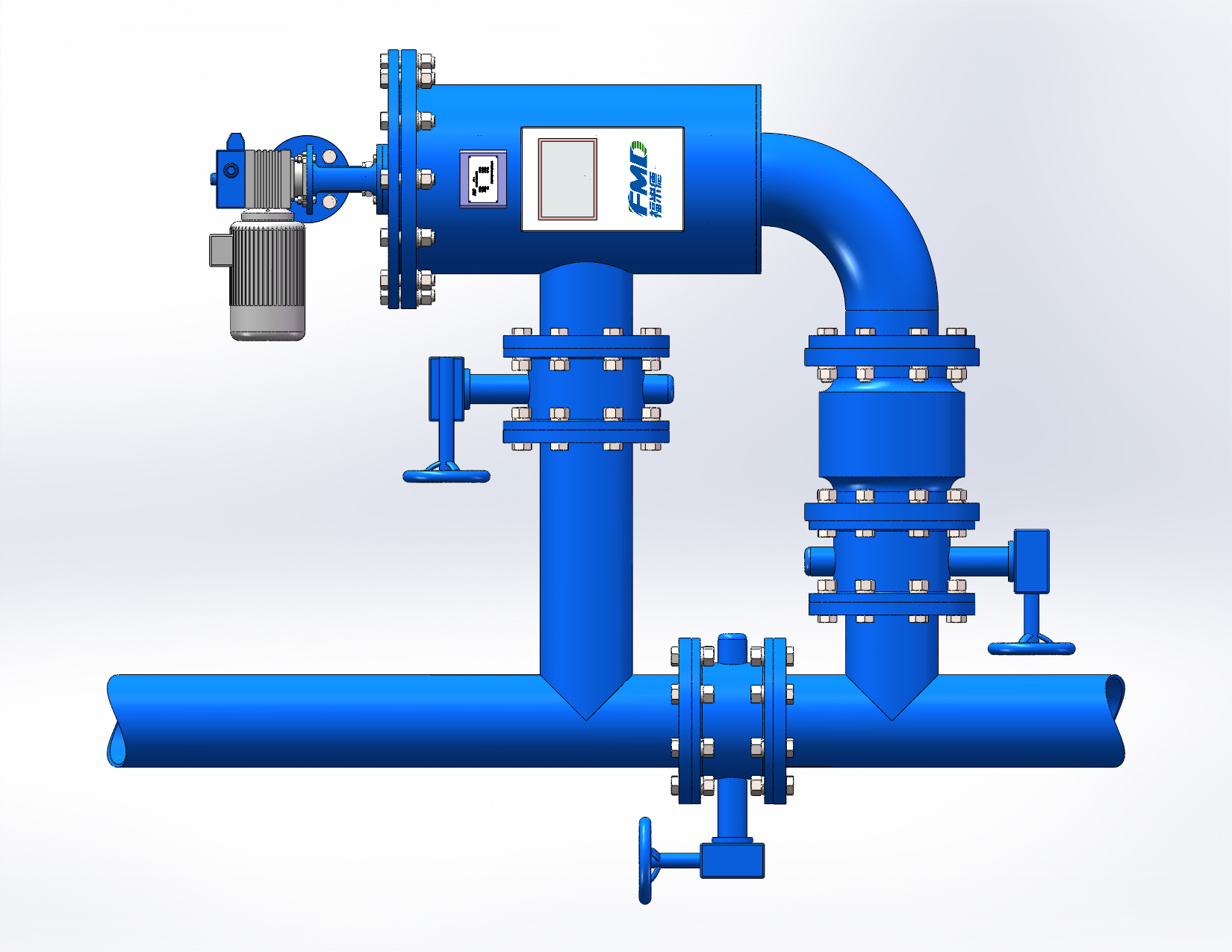

安裝示意圖示：

選型指南：

1.處理水量

2.系統的管道壓力

3.實際現場需求的過濾精度

4.過濾系統的懸浮物含量

5.過濾系統的介質及化學性質
